Var ska FTX-aggregatet placeras? Vind, källare, klimatskal

Var ska FTX-aggregatet egentligen stå, på vinden, i källaren, eller någon helt annan plats i huset? Den som just bestämt sig för att installera ett FTX-system funderar snabbt på var skåpet med fläktar och värmeväxlare ska placeras, och hur mycket utrymme det kräver runt omkring. Valet spelar roll för både ljudnivå, driftsäkerhet och hur enkelt aggregatet blir att sköta om i vardagen. Svaret: de vanligaste placeringarna är kallvind, källare, klimatskal eller ett separat teknikrum, och varje variant har egna krav på plats och isolering, samt på hur lätt det är att komma åt aggregatet vid service.

Vanliga placeringar: vind, källare, klimatskal eller teknikrum

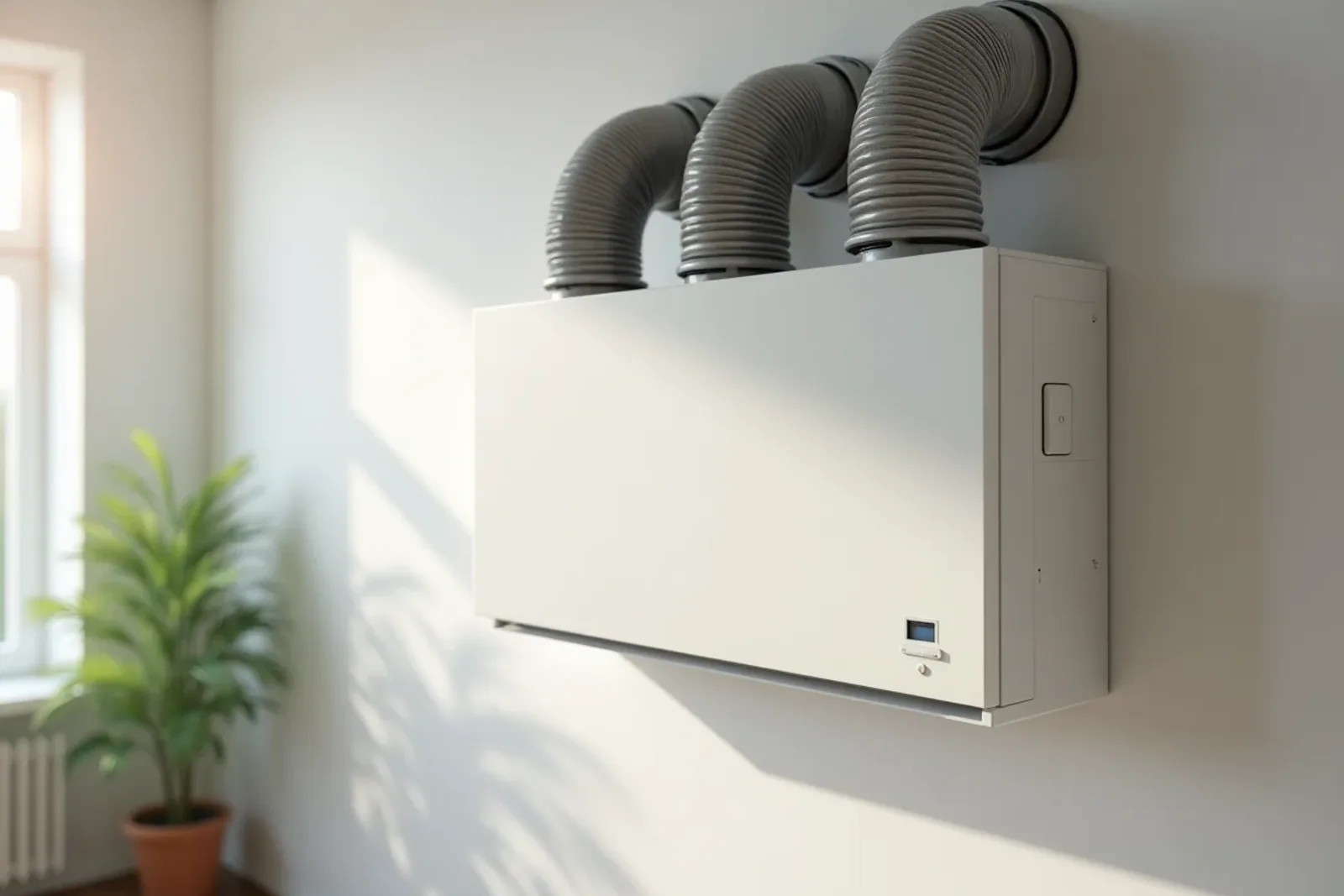

I de flesta villor hamnar FTX-aggregatet på en av fyra platser. Kallvinden är vanligast i enplanshus, eftersom kanalerna då får en kort och rak väg ner till rummen under. Källaren fungerar bra i hus med källarplan, särskilt om det redan finns ett pannrum eller en groventré att utgå från när skåpet ska placeras. I nybyggda hus placeras aggregatet ofta inne i klimatskalet, till exempel i en klädkammare eller en invändig garderob, vilket gör serviceluckan lättillgänglig året runt utan att man behöver gå ut i kylan. Ett fjärde alternativ är ett separat teknikrum, där aggregatet delar utrymme med annan installation som elskåp eller varmvattenberedare.

Valet styrs i hög grad av husets planlösning. Finns det redan ett bra schakt upp mot vinden, blir den placeringen ofta den enklaste lösningen tekniskt, eftersom kanalerna då kan gå rakt ner genom invändiga väggar till varje rum. Saknas vind helt, som i många suterränghus och lägenheter, blir källaren eller ett teknikrum det naturliga alternativet i stället. I äldre hus utan färdiga schakt avgör ofta befintliga håltagningar och skorstenar var det över huvud taget går att dra kanaler, vilket i sin tur styr var aggregatet rimligen kan stå. Grunderna i hur ett FTX-system fungerar, och varför placeringen hänger ihop med resten av systemet, går att läsa om på sidan om FTX.

Krav på plats, isolering och åtkomst för service

Oavsett placering finns några krav som återkommer. Aggregatet behöver stå på en plan och bärig yta, i regel på en konsol eller ett förstärkt golv som tål vikten utan att vibrera mot omgivande konstruktion. Dessutom krävs fritt utrymme runt skåpet, så att filter och lock går att dra ut vid service utan problem, och ibland hela värmeväxlaren också. Grejen är att många installatörer redan i projekteringen ritar in ett mått på ungefär en halvmeter framför serviceluckan, så att ett filterbyte inte blir ett pusselspel med stegar och lådor i vägen.

Platsen avgör mycket. Är aggregatet placerat i ett kallt utrymme måste både skåpet och de första meterna kanal isoleras ordentligt, annars riskerar kondens att bildas inuti isoleringen och på sikt orsaka fuktskador. I ett varmt utrymme är kravet närmast omvänt: det är tilluftskanalen som behöver isoleras mot kondens, eftersom den bär kall luft genom ett varmt rum, och temperaturskillnaden annars gör att kanalen svettas utvändigt. Elanslutning och en tydlig serviceväg hör också till baskraven, liksom ett säkert sätt att leda bort kondensvatten, oavsett var aggregatet till slut hamnar. I praktiken innebär det ofta en golvbrunn eller ett avlopp i närheten, eftersom kondensvattnet annars måste pumpas bort med en separat liten pump, vilket är en extra komponent som kan krångla.

Aggregat på kall vind: vad man bör tänka på

Ja, ett FTX-aggregat kan stå på en kall vind. Det är faktiskt den vanligaste lösningen i svenska enplansvillor, av rent praktiska skäl. Men förutsättningen är att hela aggregatet kapslas in i en isolerad låda eller ett skåp, ofta med samma isolertjocklek som vindens bjälklag i övrigt. Annars blir skåpet en kall yta mitt i den varma zonen, och risken för kondens, och i kalla vintrar även isbildning inuti aggregatet, ökar markant.

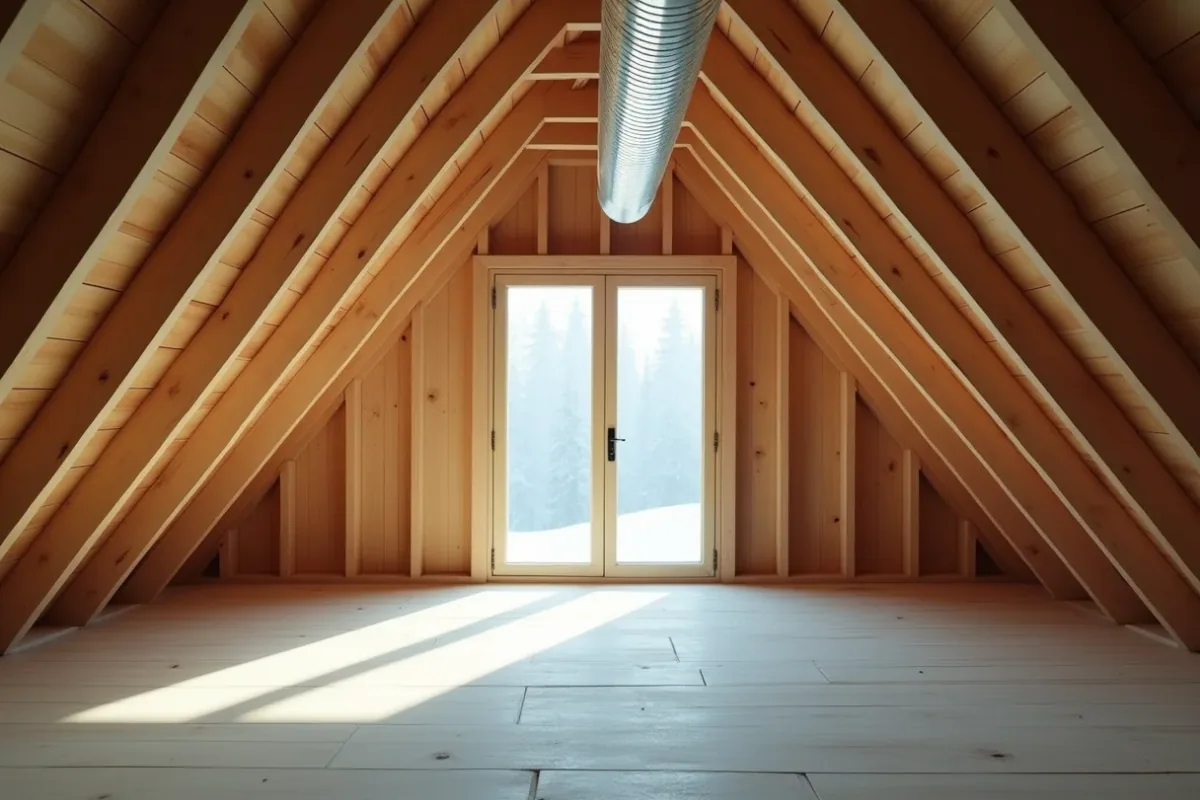

Kanalerna som går genom den kalla vinden behöver isoleras på motsvarande sätt. Annars kyls tilluften ner innan den hinner fram till rummen, vilket både sänker komforten och gör att värmeväxlaren i praktiken jobbar i onödan. Vidare är det värt att tänka på åtkomsten rent praktiskt. En vindslucka med stege är sällan lika bekväm att ta sig till som en dörr i källarplan, särskilt vintertid när snö och kyla gör besöket mindre angeläget för den som ska byta filter en kall kväll. Installatören brukar därför placera aggregatet så nära vindsluckan som möjligt, och lägga gångbrädor fram till skåpet, så att filterbyte inte innebär balansgång på lösull i mörkret.

Kort sagt: kallvind fungerar utmärkt tekniskt. Men det kräver omtanke om isolering, och om hur enkelt det faktiskt blir att komma åt aggregatet i vardagen, inte bara vid installationstillfället.

Aggregat i källare eller varmt utrymme

I källaren, eller ett annat varmt utrymme, ser förutsättningarna annorlunda ut. Här är temperaturen redan nära den som aggregatet är konstruerat för, vilket gör att risken för kondens på utsidan av skåpet är liten. Platsen är ofta lättillgänglig också, inte minst eftersom den redan delas med pannrum eller tvättstuga, vilket gör service enklare över tid utan att man behöver klättra eller böja sig.

Däremot blir kanaldragningen ibland längre och mer komplicerad, eftersom luften måste ta sig hela vägen upp genom huset till sovrum och vardagsrum på ovanvåningen. Det innebär fler böjar och längre kanalsträckor, vilket i vissa fall ger större tryckfall i systemet, och det kan i sin tur kräva en något kraftigare fläkt för att flödena ska bli rätt i alla rum. I hus med flera våningsplan väger installatören ofta in just detta när aggregatets placering bestäms, eftersom en teoretiskt perfekt plats i källaren kan bli opraktisk om kanalerna måste dras genom bärande väggar på vägen upp.

En fördel med källarplaceringen är att aggregatet sällan stör med ljud i de rum där familjen faktiskt vistas mest. Avståndet, och ofta ett mellanliggande bjälklag, dämpar en stor del av ljudet innan det når sovrum och vardagsrum. Den som redan har ett teknikrum eller en groventré i källaren slipper dessutom bygga om för att få plats med aggregatet, vilket kan göra hela installationen enklare att planera. Mer om hur en komplett installation brukar läggas upp, från projektering till injustering, finns att läsa på sidan om installation.

Ljud och vibrationer beroende på placering

Placeringen påverkar ljudnivån mer än många tror. Ett aggregat som sitter direkt ovanför ett sovrum, utan isolerande bjälklag eller vibrationsdämpande fästen, kan ge ett svagt men märkbart brum nattetid. Därför bör installatören helst undvika att placera skåpet rakt ovanför sängkammare, och i stället välja ett läge ovanför hall, klädkammare, tvättstuga eller badrum, där ljudkänsligheten är betydligt lägre.

Fästet spelar också roll. Gummidämpare eller en flytande platta under aggregatet minskar risken att vibrationer från fläktarna fortplantas in i stommen och hörs som ett lågfrekvent surr flera rum bort, ibland även i angränsande hus i radhuslängor. Kanalerna bidrar dessutom till ljudbilden, eftersom luftflödet i sig ger ett visst brus, särskilt vid skarpa böjar och vid don i taket nära sovrum. Ljuddämpare i kanalen, monterade nära aggregatet och ibland även ute i systemet närmast de tystaste rummen, är ett vanligt sätt att fånga upp det mesta av bruset innan det når in i bostaden.

Sammantaget handlar bra ljuddämpning om två saker: rätt placering i förhållande till sovrum och andra tysta rum, och ett stabilt, dämpat fäste kombinerat med ljuddämpare i kanalerna närmast aggregatet. Båda delarna är enklast och billigast att lösa innan installationen är klar, inte efteråt.

Kanaldragning och placeringens betydelse för effektivitet

Var aggregatet sitter avgör ofta hur kanalerna måste dras, och det i sin tur påverkar hela systemets effektivitet. Kort sagt: ju kortare och rakare vägen är mellan aggregat och don, desto mindre tryckfall uppstår, och desto mindre el går åt för att driva fläktarna över tid.

En placering mitt i huset, med ungefär lika lång kanalväg åt alla håll, ger ofta de mest jämna flödena och den tystaste driften. Sitter aggregatet i ett hörn eller längst ut på en flygel, blir vissa kanalsträckor betydligt längre än andra, vilket installatören måste kompensera för genom att justera don och spjäll mer noggrant vid injustering. Resultatet blir annars att rum långt från aggregatet får för lite luft, medan rum nära aggregatet får för mycket, även om systemet som helhet levererar rätt totalflöde.

Det är också därför placeringen bör diskuteras tidigt i projekteringen, innan kanaldragningen är bestämd i detalj, snarare än att aggregatet kläms in där det råkar finnas plats i efterhand. Faktum är att en genomtänkt placering sällan kostar något extra i sig. Det handlar mer om att tänka ett steg längre innan håltagningen börjar, och om att låta kanaldragning och placering styra varandra i stället för att bestämma dem i fel ordning.

Behöver aggregatet service eller ett filterbyte längre fram, underlättar det dessutom påtagligt om platsen redan från början är vald med åtkomst i åtanke, snarare än bara med kortast möjliga kanaldragning som enda kriterium. Den som redan har ett FTX-system och funderar på löpande skötsel kan läsa mer om återkommande underhåll på sidan om ventilationsservice. Funderar du i stället på ett nytt aggregat finns en prisöversikt för FTX.
