Så planeras ventilationen i bygglovsprocessen

Ska ventilationen in i bygglovsritningarna redan från start? Många som planerar ett nybygge eller en tillbyggnad skjuter frågan framför sig. Ventilationen känns teknisk, nästan som en installationsdetalj som går att lösa senare, när väggarna redan står på plats. Men just därför blir det ofta fel, och det blir sällan billigare av att vänta. Svaret är enkelt: ventilationssystemet bör vara valt innan bygglovsansökan lämnas in, eftersom det påverkar planlösning, takhöjd och var kanaler ska dras. Vänta du till efter bygglovet, riskerar du ändringar som kostar både tid och pengar.

Varför ventilationen bör vara en del av ritningarna redan vid bygglovsansökan

Bygglovet handlar inte bara om fasad och placering. Boverkets byggregler, BBR, ställer krav på ventilationens funktion, och de kraven bör i regel vägas in redan när ritningarna tas fram. Inte efteråt. Det beror på att valet av system påverkar så mycket annat i huset, långt mer än vad många tror innan de sätter sig in i frågan.

Ett FTX-system kräver ett tekniskt utrymme för aggregatet, dessutom kanaler för både tilluft och frånluft. Ett frånluftssystem, F-system, tar betydligt mindre plats och kräver ingen tilluftskanalisering alls. Den skillnaden avgör var innerväggar hamnar. Den avgör också hur högt undertaket blir i delar av huset, och var schakt måste dras genom bjälklag från källare till vind.

Rita huset klart, och lägg in ventilationen efteråt, fungerar sällan utan att något annat måste ändras. Arkitekten behöver veta vilket system som gäller för att kunna planera rätt från start. Annars riskerar planlösningen att behöva justeras när ventilationsfirman kommer in i ett senare skede, vilket sällan är billigt och nästan alltid tar längre tid än planerat. Vilket system som passar beror på husets storlek, planlösning och budget, och den avvägningen görs enklast innan bygglovsansökan skickas in, inte efter att handläggningen redan är i gång. Fundera redan nu på om det ska bli FTX eller ett enklare system, så blir resten av planeringen mycket enklare att genomföra.

Samma resonemang gäller förresten även vid tillbyggnader. Ett nytt sovrum eller en inredd vind påverkar husets totala luftbehov, och då behöver ventilationssystemet dimensioneras om, inte bara förlängas med en extra kanal på måfå.

Vad en ventilationsritning normalt behöver innehålla

En ventilationsritning visar i regel var aggregat eller fläktar placeras. Den visar hur kanalerna dras genom huset, och var till- och frånluftsdon sitter i varje rum. Ofta ingår också ett flödesschema. Det redovisar hur mycket luft som ska tillföras och tas bort per rum, för att uppfylla BBR:s krav på luftomsättning i bostaden.

Exakt vad som krävs i själva bygglovsansökan skiljer sig mellan kommuner. Det finns ingen nationell mall som alla följer likadant. I många fall räcker en enklare redovisning vid ansökan, där systemtyp och ungefärlig placering av aggregat framgår. De mer detaljerade ventilationshandlingarna tas sedan fram inför det tekniska samrådet och inför startbeskedet, när projektet gått vidare i processen.

Ändå är det sällan smart att vänta med allt detaljarbete till den punkten. Om detaljplanen eller grannarna ställer särskilda krav, till exempel på var frånluft får blåsa ut eller hur en takgenomföring får se ut, vill kommunen ofta se en lösning redan i bygglovsskedet. Samma gäller om fastigheten ligger nära en kulturhistoriskt känslig miljö, där synliga tekniska installationer på fasad eller tak kan behöva godkännas särskilt. Kort sagt, ju tydligare ventilationen är redovisad från start, desto färre frågor dyker upp längre fram i processen.

Samspelet mellan kommunens bygglovshandläggare och ventilationsplaneringen

Bygglovshandläggaren prövar i första hand om byggnaden stämmer med detaljplanen. Placering, höjd och utseende, alltså. Ventilationens tekniska funktion hör snarare till de tekniska egenskapskraven, och de granskas oftast senare, i samband med det tekniska samrådet och innan startbesked ges av kommunen.

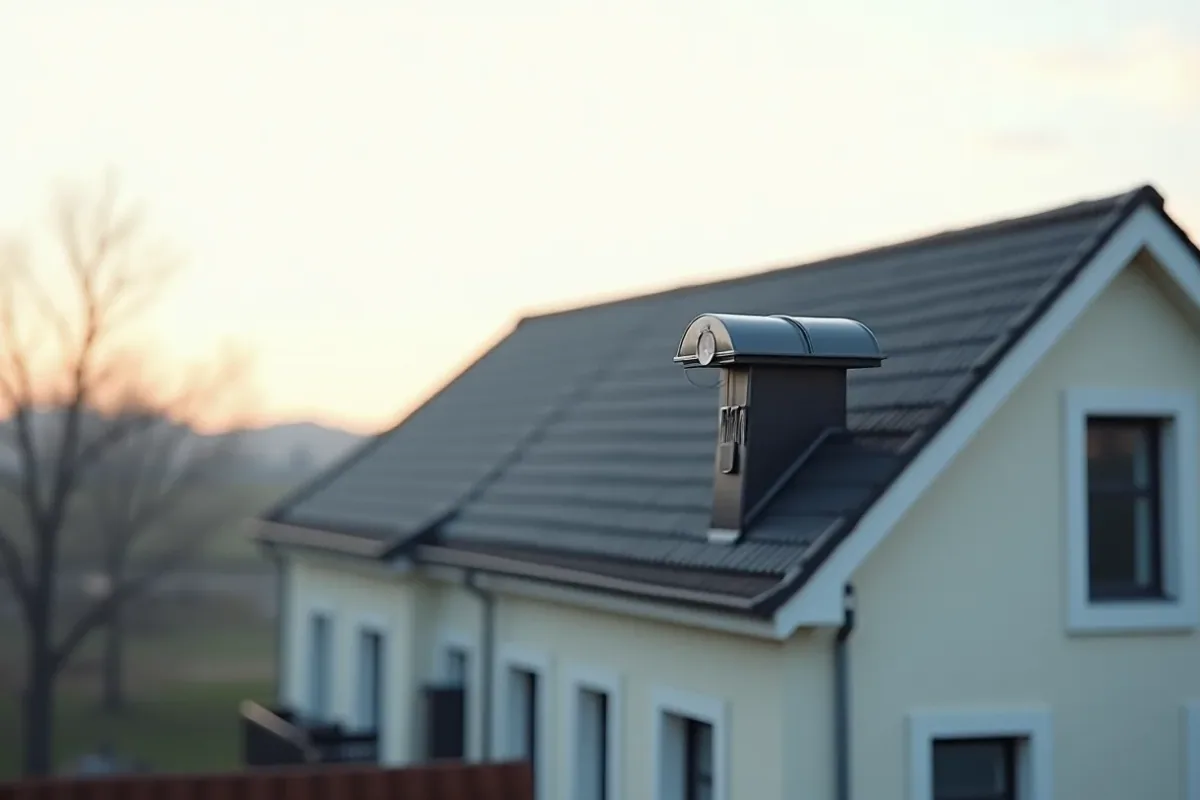

Trots det påverkar ventilationen ofta bygglovsprövningen indirekt. En stor takgenomföring för ett FTX-aggregat kan synas på fasad- eller takritningen. Då vill handläggaren se att den är redovisad redan från början, inte tillagd i efterhand när taket redan är klätt. Saknas ventilationslösningen, eller är den otydlig, kan kommunen begära komplettering. Det stoppar handläggningstiden tills svaret kommit in, vilket i sin tur skjuter fram hela bygglovet och därmed startdatumet för bygget.

Det är också vanligt att en kontrollansvarig, KA, kopplas in för att bedöma om ventilationen uppfyller kraven innan startbesked kan ges. En KA som är insatt i ventilationsfrågor tidigt sparar ofta tid senare i processen, eftersom färre frågor behöver lösas i efterhand under byggskedet, när ändringar är både dyrare och krångligare att genomföra.

Det förekommer dessutom att handläggaren hänvisar vidare till grannyttranden, framför allt om utblås eller bulleralstrande delar av ventilationen hamnar nära en tomtgräns. Då kan processen dra ut ytterligare, och det är ännu ett skäl att ha lösningen klar tidigt, snarare än att hoppas att frågan inte kommer upp.

Konsekvenser av att planera ventilationen för sent i processen

Sent planerad ventilation kostar. Punkt slut. Upptäcks det först under byggskedet att ett FTX-aggregat inte får plats där det var tänkt, måste väggar flyttas, eller så får aggregatet kläms in på en sämre plats än tänkt. Det påverkar både ljudnivå och effektivitet i systemet, ofta under hela husets livstid.

Ett annat vanligt scenario är att kanaldragningen krockar med bärande konstruktion, elledningar eller VVS som redan är fastslagna i bygglovet. Då blir lösningen ofta en kompromiss, snarare än den bästa tekniska lösningen för just det huset. I värsta fall behöver bygglovet kompletteras eller ändras i efterhand, vilket innebär ny handläggningstid hos kommunen och ytterligare väntan innan arbetet kan fortsätta.

Dessutom blir kostnaden sällan bara teknisk. Ändringar sent i processen drabbar även tidplanen för hela bygget, eftersom andra hantverkare ofta väntar på att ventilationen ska vara klar innan de kan fortsätta sitt eget arbete. En försenad ventilationslösning kan alltså försena el, snickeri och slutbesiktning i tur och ordning, som dominobrickor som faller i fel riktning.

Det finns också en ekonomisk sida som sällan syns förrän notan kommer. Ett F-system för en villa kostar i regel 25 000 till 60 000 kr, medan en komplett FTX-installation ofta hamnar på 95 000 till 185 000 kr. Byts systemvalet sent, efter att väggar och bjälklag redan är på plats, blir arbetet nästan alltid dyrare än om valet gjorts redan vid ritbordet.

Så samordnar du ventilationsfirma, arkitekt och byggfirma

Samordning löser det mesta. Ta kontakt med en ventilationsfirma så tidigt som möjligt i processen, gärna redan när skissritningarna tas fram, inte först när bygglovet är inne för prövning. Firman kan då ge input om vilket system som passar huset, och vilka utrymmen som behöver reserveras för aggregat och kanaler innan något är spikat på ritningen.

Arkitekten behöver i sin tur få den informationen innan ritningarna färdigställs för bygglovsansökan. Annars riskerar planlösningen att ritas utan hänsyn till ventilationen, vilket oftast upptäcks för sent, när ändringar redan kostar mer. Byggfirman, om en sådan är inkopplad redan i planeringsskedet, bör också känna till valet av system. Det beror på att de ofta är de som bygger schakt, håltagningar och tekniska utrymmen enligt ritningen, och då behöver måtten stämma från början.

Ju tidigare dessa tre parter pratar med varandra, desto färre överraskningar uppstår senare. En tydlig ventilationsritning, avstämd mellan alla inblandade innan bygglovet lämnas in, minskar risken för kompletteringskrav från kommunen och för dyra ändringar under byggtiden. Faktum är att just den samordningen ofta är skillnaden mellan ett bygge som flyter på och ett som ständigt väntar på nästa beslut.

Vanliga frågor bygglovshandläggaren kan ställa om ventilationen

Handläggaren brukar framför allt vilja veta var ventilationsaggregatet placeras, och hur frånluften tas ut ur byggnaden. Syns en takgenomföring på fasaden, eller påverkar den taknockens utseende, vill handläggaren oftast se det redovisat tydligt på ritningen, inte bara nämnt i text.

En annan vanlig fråga rör bullerpåverkan på grannar, särskilt om utblåset hamnar nära en tomtgräns. I tätbebyggda områden kan även detaljplanen innehålla särskilda bestämmelser om placering av tekniska installationer, och då vill handläggaren se att ventilationslösningen följer dessa bestämmelser redan i ansökan.

Handläggaren brukar också fråga hur systemet förhåller sig till byggnadens totala energiprestanda, eftersom ventilationen påverkar hur mycket värme som går åt. Det hänger ihop med andra krav i BBR, och ju tydligare du kan visa hur delarna hänger ihop, desto smidigare brukar granskningen gå.

Handläggaren frågar sällan om de tekniska detaljerna i själva luftflödet, eftersom det normalt hör till granskningen inför startbesked. Men syns något i fasad, tak eller på tomten, vill kommunen ha svar redan i bygglovsskedet. Läs mer om vad som gäller för ventilation vid nybyggnation för en bredare genomgång av de olika systemen och vad de kräver.
